显卡风扇4针定义是什么，显卡风扇4针定义

显卡风扇4针接口标准定义为：1号引脚接地（GND），2号引脚为12V供电，3号引脚为测速信号（Tachometer），4号引脚为PWM智能调速信号，这种设计实现了供电与控制的物理隔离，确保了散热系统的稳定运行与精准温控。

在DIY装机和硬件维护领域,显卡散热系统的稳定性直接决定了核心寿命与性能释放，许多用户在升级水冷或更换第三方风扇时，常因混淆4针与3针接口的定义而导致风扇停转甚至烧毁，理解4针PWM风扇的底层逻辑，不仅是接线的基础，更是优化整机静音与散热平衡的关键。

显卡风扇4针接口物理定义与电气特性

4针接口（4-Pin Connector）是现代高性能显卡散热器的标准配置，与早期的3针DC调速风扇不同，4针接口引入了独立的PWM信号线，使得主控芯片能够以极高的精度调节转速，这种设计并非随意排列，而是遵循了严格的电气规范，以确保信号抗干扰能力和供电安全性。

引脚功能逐一解析

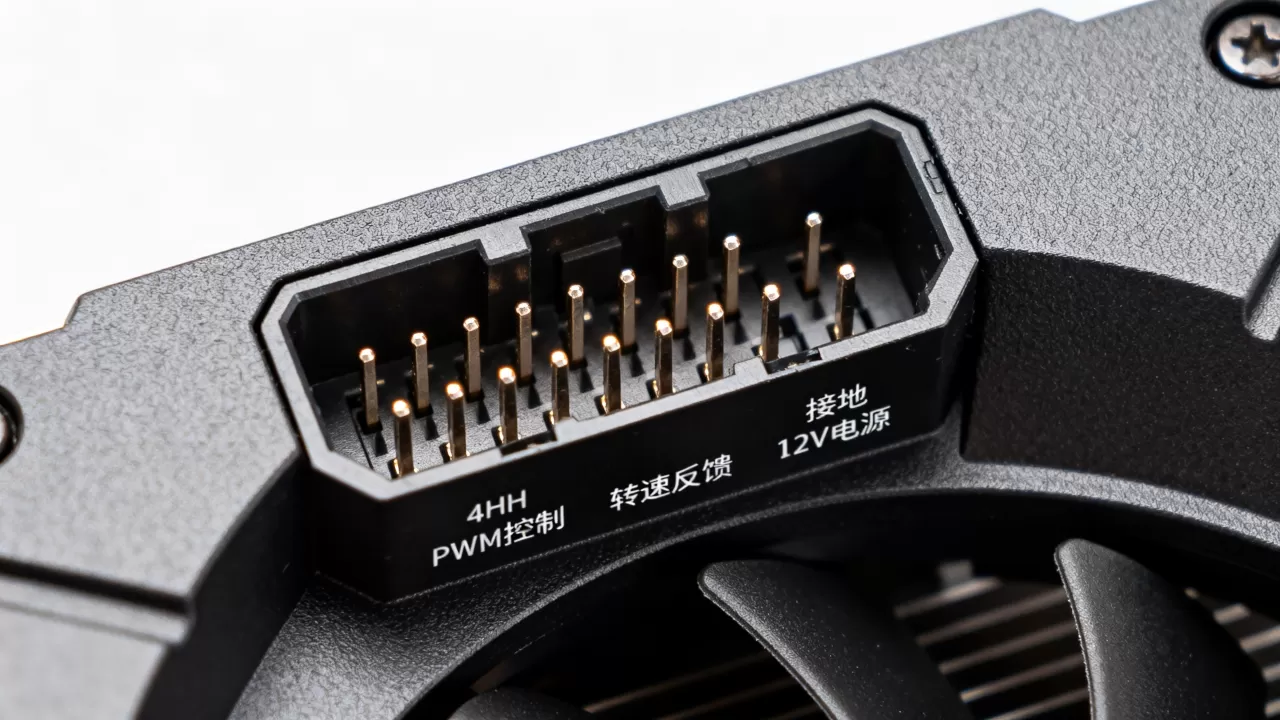

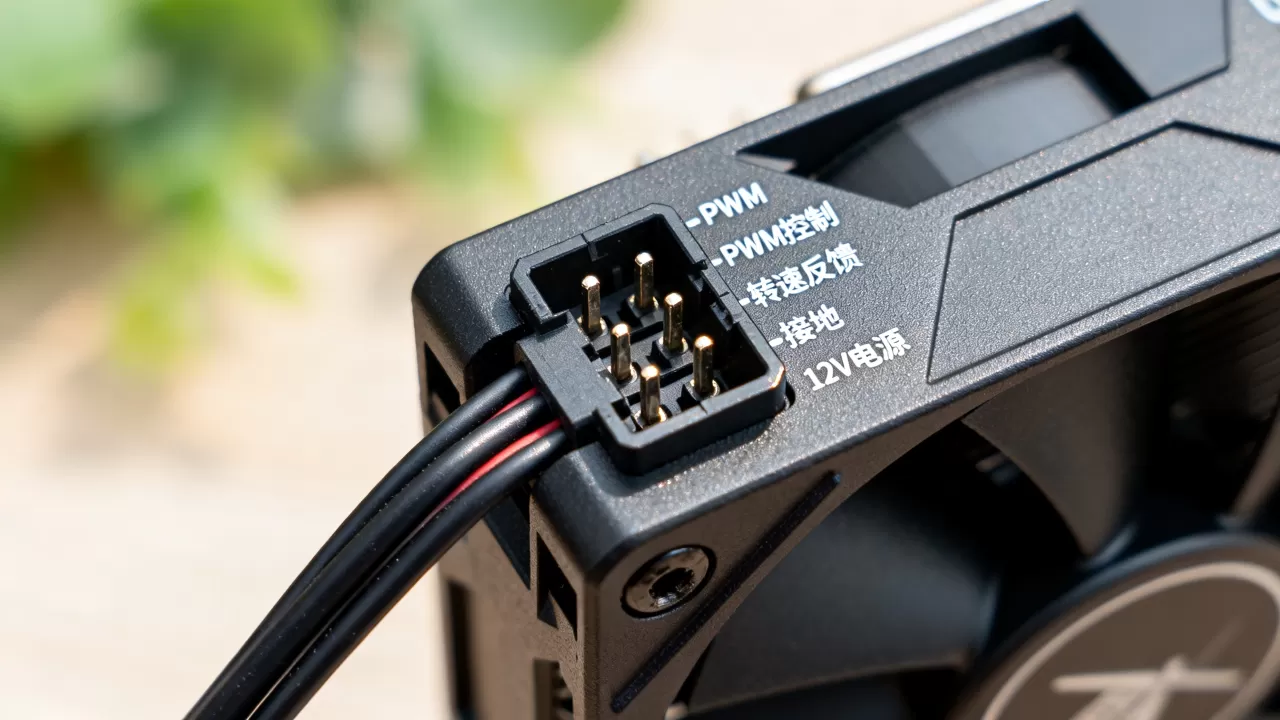

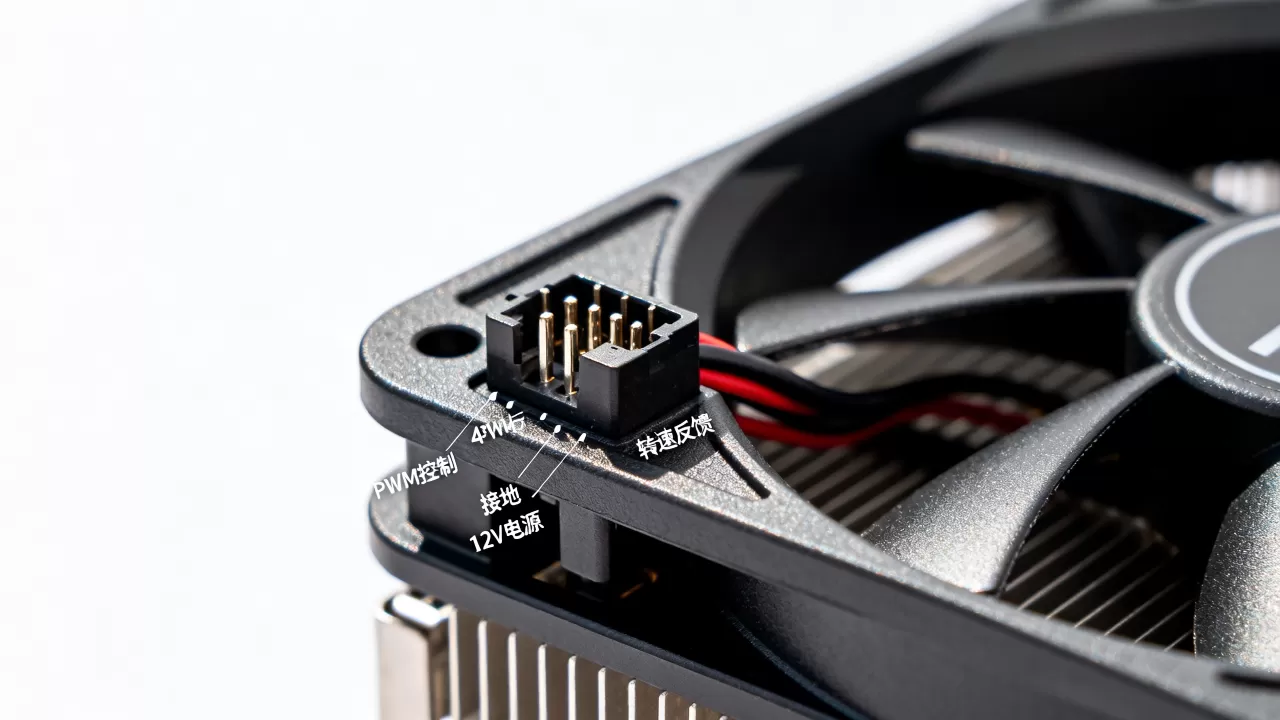

当我们观察显卡PCB板上的风扇插座或风扇线缆时,通常会看到四个金属触点，这些触点的排列顺序至关重要，一旦接反，轻则风扇不转，重则损坏主板或风扇电机。

• 1号引脚：接地（GND）

  这是电路的基准电位点，通常对应线缆中最粗或颜色最深的一根线（多为黑色），它负责构成电流回路，确保所有电气元件拥有共同的参考地，在4针系统中，接地线不仅承担电流回流任务，还作为屏蔽层的一部分，减少电磁干扰对敏感信号的影响。

• 2号引脚：12V直流供电（+12V）

  这是风扇的动力来源，通常对应红色线缆，显卡通过此引脚提供稳定的12V电压驱动电机旋转，值得注意的是，虽然电压固定为12V，但电流大小取决于风扇的功率需求，高性能显卡的风扇可能瞬间抽取较大电流，因此供电线路的铜箔宽度经过特殊加宽处理，以防过热。

• 3号引脚：测速信号（Tachometer / Tach）



  这根线通常对应黄色或蓝色线缆，负责向显卡BIOS或系统监控软件反馈转速数据，风扇内部霍尔传感器每旋转一定圈数会产生一个脉冲信号，主板通过计算单位时间内的脉冲数得出RPM（每分钟转速），这是实现“智能温控”的数据基础，没有这根线，系统只能盲目全速运行或无法监测故障。

• 4号引脚：PWM调速信号（Pulse Width Modulation）

  这是4针接口区别于3针接口的核心，通常对应蓝色或绿色线缆，它不传输能量，而是传输指令，显卡GPU通过此引脚发送频率固定（通常为25kHz）的方波信号，通过改变方波中高电平所占的时间比例（即占空比），精确控制电机内部的MOSFET开关状态，从而调节平均电压和转速。

4针PWM与3针DC调速的技术对比

在选购散热器或排查故障时,用户常纠结于“4针风扇能否插在3针接口”或“3针风扇能否用4针接口”，这涉及到两种截然不同的调速原理，理解其差异有助于避免硬件损伤。

调速原理的本质区别

3针DC风扇采用电压调节方式,主板通过降低12V供电电压（如降至7V或9V）来降低电机转速，这种方法简单，但在低电压下，电机扭矩不足，容易导致启停困难、噪音增大甚至停转，DC调速容易受到电机内部反电动势的干扰，导致转速反馈不准确。

相比之下,4针PWM风扇采用开关控制方式，供电电压始终保持12V恒定，电机获得的峰值功率不变，仅在低占空比时通过快速通断来降低平均功率，业内专家指出，PWM调速在低转速下依然能保持较高的扭矩和稳定性，启停特性更平滑，且不会因电压降低而导致电机过热。

兼容性与混用风险

• 4针风扇接3针接口

  物理上可以插入，但第4针（PWM信号）悬空，风扇将默认以全速100%运行，因为缺少PWM信号，显卡BIOS会将其视为无调速能力的设备，虽然不会损坏风扇，但会导致噪音巨大且散热效率低下。



• 3针风扇接4针接口

  物理上通常也能插入（第4针悬空），显卡BIOS通常会自动切换至DC调速模式，通过调节12V电压来控制转速，部分高端显卡的BIOS算法可能仅针对PWM优化，强制对3针风扇进行PWM信号输出，这可能导致3针风扇内部电路异常发热，混用需谨慎，建议查阅显卡手册确认BIOS是否支持自动识别与切换。

常见故障排查与实操维护指南

当发现显卡风扇不转、转速异常或噪音过大时，往往与4针接口的连接状态或定义理解偏差有关，以下场景化的排查步骤可帮助用户快速定位问题。

风扇停转的几种可能原因

许多用户误以为风扇不转就是坏了,实则不然，现代显卡普遍具备“智能启停”技术。

1. 低温停转机制

   当GPU温度低于设定阈值（通常为50-60°C）时，风扇会完全停止以消除噪音，这是正常现象，并非故障，只有当负载增加、温度升高后，风扇才会启动，若怀疑此功能异常，可运行3DMark等压力测试软件，观察高温下风扇是否响应。

2. 接口接触不良

   显卡震动或长期积灰可能导致4针插头松动，检查插座内是否有异物，重新插拔风扇插头，确保听到“咔哒”声或感觉到位，特别注意1号引脚（GND）是否氧化，可用无水酒精清洁。

3. PWM信号线断路

   若风扇在低温下不转，高温下也不转，且测速线无信号，可能是PWM信号线断裂，使用万用表测量4针接口第4针与风扇PWM输入端之间的通断性。

转速异常波动的处理

若风扇转速忽高忽低,伴随“嗡嗡”声，通常是PWM信号受到干扰或风扇轴承缺油。

• 信号干扰排查

  检查风扇线缆是否与显卡高电流供电线（如8pin电源线）平行走线过近，强电磁场可能干扰微弱的PWM信号，尝试将风扇线缆理线束扎，远离电源线。



• 机械阻力检测

  断电后，用手指轻轻拨动扇叶，若感觉卡顿或有摩擦声，说明轴承磨损或积灰严重，此时需清洁或更换风扇，而非调整软件设置。

选购与升级建议

对于追求极致静音或高性能的用户,升级显卡风扇时需关注4针接口的兼容性。

第三方风扇选购要点

• 确认接口定义

  购买第三方风扇时，务必确认其4针定义是否与主流显卡一致（GND-12V-Tach-PWM），少数品牌（如部分定制水冷头或特殊品牌风扇）可能采用非标准定义，强行连接可能导致短路。

• 关注PWM频率

  虽然标准PWM频率为25kHz，但部分高端风扇支持更高频率以减少电机噪音，确保显卡BIOS或控制软件支持自定义PWM频率设置，以发挥风扇最佳静音效果。

• 轴承类型选择

  优先选择液压轴承（Hydraulic）或磁悬浮轴承（MagLev）的风扇，它们在低电压（低占空比）下表现更稳定，寿命更长，且噪音更低。

显卡风扇4针定义相关问答

显卡风扇4针定义中，测速线和PWM线可以互换吗？

不可互换，测速线（Tach）是输出信号，PWM线是输入信号，若将两者接反，显卡无法接收转速反馈，可能导致保护性停机；PWM信号输出可能损坏测速电路，务必严格按照1-GND, 2-12V, 3-Tach, 4-PWM的顺序连接。

4针风扇的4号引脚电压是多少？

4号引脚（PWM）的信号电压通常为3.3V或5V逻辑电平，具体取决于显卡芯片设计，它不是供电引脚，因此不能用万用表直流电压档直接测量到稳定的12V，其有效信息在于方波的占空比变化，而非电压幅值。

为什么我的4针风扇在BIOS中显示转速为0？

若风扇实际在转动但BIOS显示0，通常是3号引脚（测速线）连接不良或损坏，显卡BIOS依赖该引脚的脉冲计数来计算转速，请检查风扇插头第3针是否接触良好，或尝试更换风扇线缆测试。
