970显卡线怎么插，970显卡供电接口接法
NVIDIA GeForce GTX 970显卡的接线核心在于：将8pin（或6+2pin）独立供电线从电源端牢固插入显卡顶部的供电接口，并确保电源功率足以支撑其约150W的峰值功耗。
GTX 970虽然是一款发布多年的经典显卡，但在2026年的二手市场或老机器升级中依然活跃，很多用户面对杂乱的线材时容易感到困惑，特别是对于“线怎么插”这个看似简单实则关乎稳定性的问题，接线错误不仅会导致黑屏，严重时甚至可能烧毁硬件，本文将拆解具体的接线步骤、电源匹配逻辑以及常见故障排查，确保你的显卡稳定运行。
GTX 970供电接口识别与线材选择
在动手接线之前,首先要明确显卡和电源端的接口形态，GTX 970的供电设计遵循NVIDIA的公版规范，但也存在部分非公版设计的差异。
显卡端接口特征
绝大多数GTX 970显卡在PCB板顶部或侧面设有一个8pin的独立供电接口，这个接口通常由6个针脚和2个针脚组成，物理结构为“6+2”拼接式。
- 6+2pin设计优势：这种设计允许用户根据电源提供的线材类型灵活选择，如果电源提供的是完整的8pin线，直接插入即可；如果电源只提供6pin线，则插入6pin部分，剩余2pin空置。
- 接口位置：接口通常位于显卡背板附近，靠近PCIe插槽上方，部分高端非公版显卡可能采用双8pin接口，但这种情况在970上极为罕见，若遇到双8pin，请务必确认电源是否支持。
电源端线材匹配
电源端需要提供PCIe供电线,常见的线材类型包括：
- 原生8pin PCIe线：这是最标准的配置，线头直接对应显卡的8pin接口。
- 6pin PCIe线：较少见，通常用于较老或低端电源，需配合显卡的6+2pin接口使用。
- 大4D转PCIe转接线：这是许多老用户容易踩坑的地方，如果电源没有原生PCIe线，可能会使用大4D（Molex）接口转接。
- 警告：大4D转PCIe线的承载能力有限，GTX 970的TDP（热设计功耗）约为150W，加上CPU和其他部件，单根大4D转接线在满载时可能过热甚至熔化，业内专家指出，对于150W级别的显卡，强烈建议使用原生PCIe线，避免使用转接线。
接线实操步骤与连接规范
接线过程需要耐心和细心,错误的插法可能导致接触不良或短路，请严格按照以下顺序操作。
断电与准备
在进行任何硬件操作前,必须切断电源。
- 关闭电脑：正常关机后，不要立即拔掉电源线，而是将电源背后的开关拨至“OFF”位置。
- 释放静电：触摸金属机箱或接地物体，释放身体静电，防止击穿精密电子元件。
- 打开机箱：卸下侧板，确保操作空间充足，光线明亮。

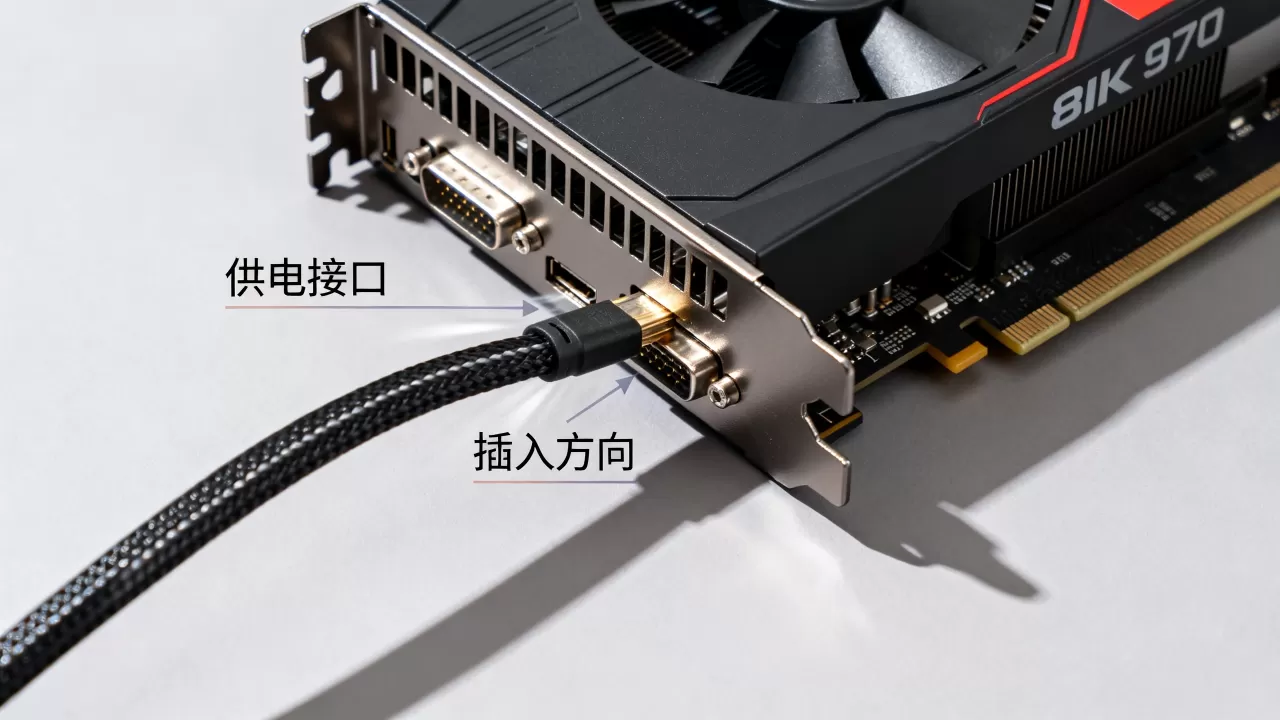

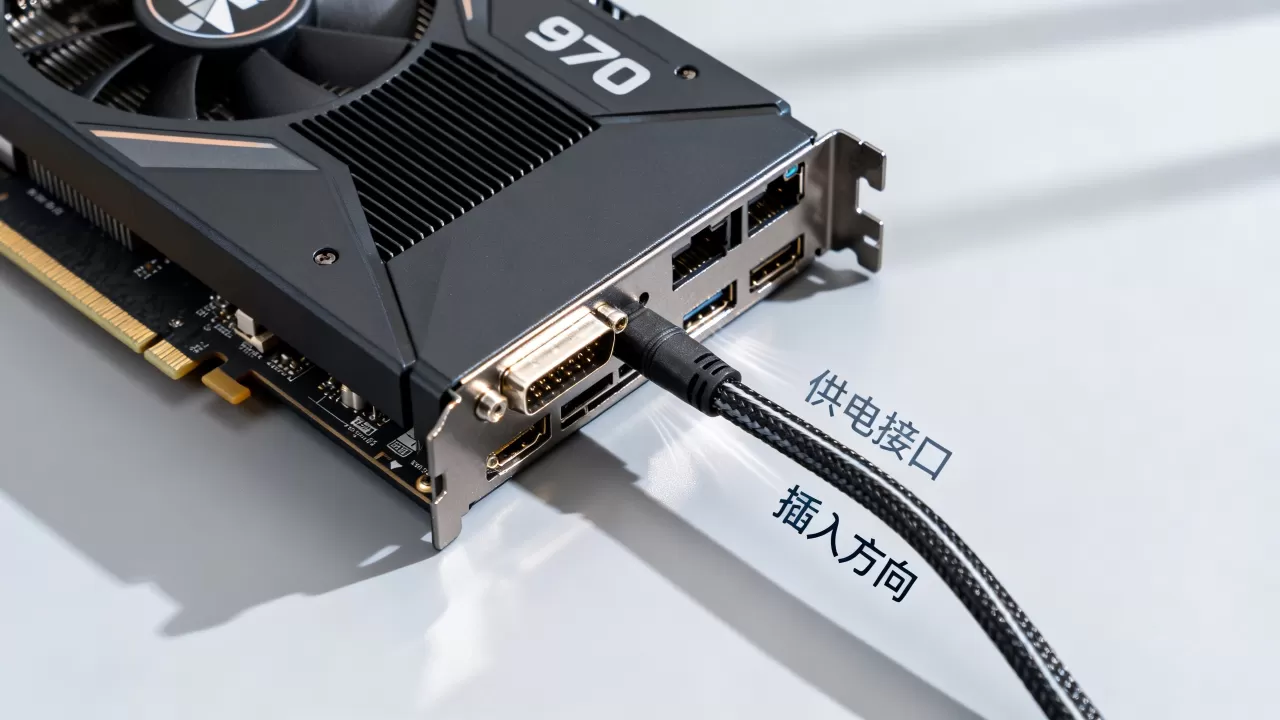

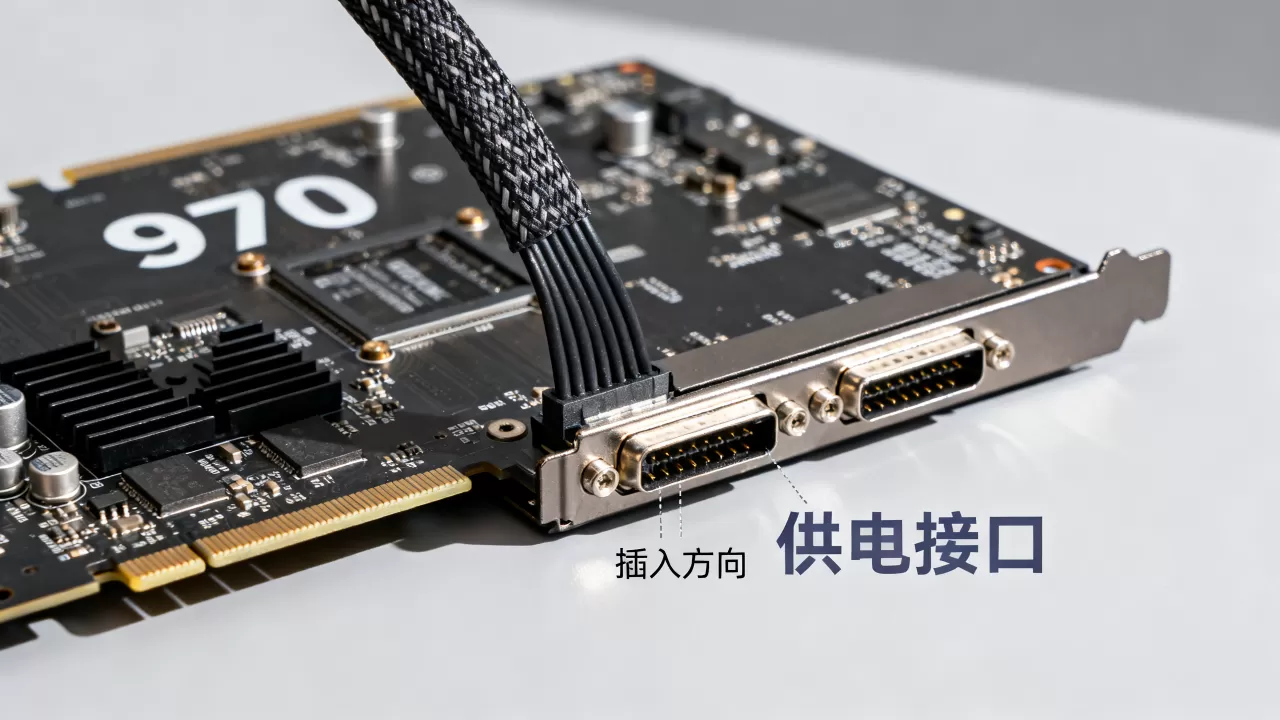

插入显卡供电线
这是核心步骤,需确保方向正确且插紧。
- 对准缺口：PCIe供电线的接口上有一个防呆缺口，显卡接口处也有对应的凸起，切勿强行插入，如果感觉阻力大，请检查方向是否反了。
- 完全插入：用手握住接口塑料部分，均匀用力垂直插入，直到听到轻微的“咔哒”声或感觉接口完全贴合。
- 检查松动：插入后，轻轻拉扯线材，确认接口没有松动，松动的接口会导致供电不稳，引发游戏闪退或驱动崩溃。
理线与散热
接线完成后,不要忽视理线。
- 避免遮挡风扇：确保供电线不会缠绕在显卡风扇叶片上，否则会导致风扇停转，显卡过热降频。
- 保持气流通道：将线材整理到机箱背部走线槽，避免在机箱内部堆积，阻碍风道流通。
电源功率匹配与稳定性评估
GTX 970虽老，但其功耗并不低，选择合适的电源是保证“线怎么插”后能正常工作的基础。
额定功率要求
NVIDIA官方建议GTX 970搭配450W以上的电源，考虑到2026年电源老化及系统其他部件（如CPU、硬盘、RGB灯效）的功耗，建议如下：
- 最低配置：额定功率450W，且+12V输出占比需达到80%以上。
- 推荐配置：额定功率500W-550W，选择80Plus铜牌或金牌认证电源。
- 单路+12V优势：现代电源多为单路+12V输出，能更稳定地供给显卡和CPU，若使用多路+12V电源，需确保单路电流足够（通常需大于18A）。
线材质量对比
不同电源的线材质量差异巨大,直接影响供电稳定性。
| 线材类型 | 承载能力 | 安全性 | 推荐指数 | 适用场景 |
|---|---|---|---|---|
| 原生PCIe 8pin | 高 | 高 | ⭐⭐⭐⭐⭐ | 所有GTX 970配置 |
| 6pin PCIe | 中 | 中 | ⭐⭐⭐ | 仅当无8pin线且负载较低时 |
| 大4D转PCIe | 低 | 低 | ⭐ | 仅作为临时应急，不建议长期使用 |
| 模组线混用 | 不确定 | 中 | ⭐⭐ | 必须使用电源原装模组线 |
行业共识认为,模组电源的线材不可混用，不同品牌甚至同品牌不同型号的模组线，针脚定义可能不同，混用可能导致短路烧毁显卡。
常见问题排查与故障解决
接线完成后,如果电脑无法点亮或出现异常，可按以下路径排查。
黑屏或无法开机
- 检查供电线：确认8pin线是否完全插入，且电源端插头也插紧。
- 检查PCIe插槽：显卡是否完全插入主板PCIe插槽，金手指是否有氧化。
- 电源开关：确认电源背后开关已打开，且插座通电。
游戏过程中闪退或重启
这通常是供电不足或接触不良的信号。
- 负载测试：运行3DMark或大型游戏，观察是否在高负载时重启，若是，说明电源功率不足或+12V输出不稳。
- 线材发热：触摸供电线塑料部分，若明显发热，说明线材承载能力不足，需更换原生PCIe线。
显卡风扇狂转或噪音大
- 温度监控：使用HWMonitor等软件查看GPU温度，若待机温度超过50℃，检查散热器是否积灰。
- 供电不稳：电压波动可能导致风扇控制逻辑混乱，尝试重新插拔供电线。
GTX 970显卡线怎么插相关Q&A
GTX 970显卡线怎么插才能确保最稳定？
确保使用电源原装的8pin PCIe供电线，并完全插入显卡的6+2pin接口，避免使用大4D转接线，电源额定功率建议在500W以上，且为单路+12V输出，以提供充足的电流稳定性。
如果电源只有6pin线，GTX 970能正常使用吗？
可以正常使用,GTX 970显卡接口为6+2pin设计，支持仅使用6pin供电，但需注意，6pin线最大承载约75W，加上PCIe插槽提供的75W，总计150W，刚好满足GTX 970的TDP，在超频或高负载下可能供电紧张，建议保持默认频率运行。
GTX 970显卡线怎么插后依然黑屏怎么办？
首先检查显卡供电线是否插紧,其次确认电源功率是否足够，若硬件连接无误，尝试重新插拔显卡，清理金手指氧化层，并检查主板PCIe插槽是否有物理损坏，若问题依旧，可能是显卡本身故障或电源+12V输出异常，需进一步检测电源或替换显卡测试。
