普通消费者无法在家庭环境中独立制造具备商业价值的显卡,因为GPU芯片制造涉及极紫外光刻等尖端半导体工艺,且核心IP授权受严格限制,市面上所谓的“DIY显卡”仅指组装现成的GPU核心、显存及散热模组。

为什么你不能像组装机那样制造GPU芯片

很多人对“做显卡”存在误解,认为只要买齐零件就能像组装电脑一样生产出显卡,显卡的核心——图形处理器(GPU)芯片,其制造难度远超普通人的认知范畴,这不仅仅是技术问题,更是资本、技术和知识产权的壁垒。

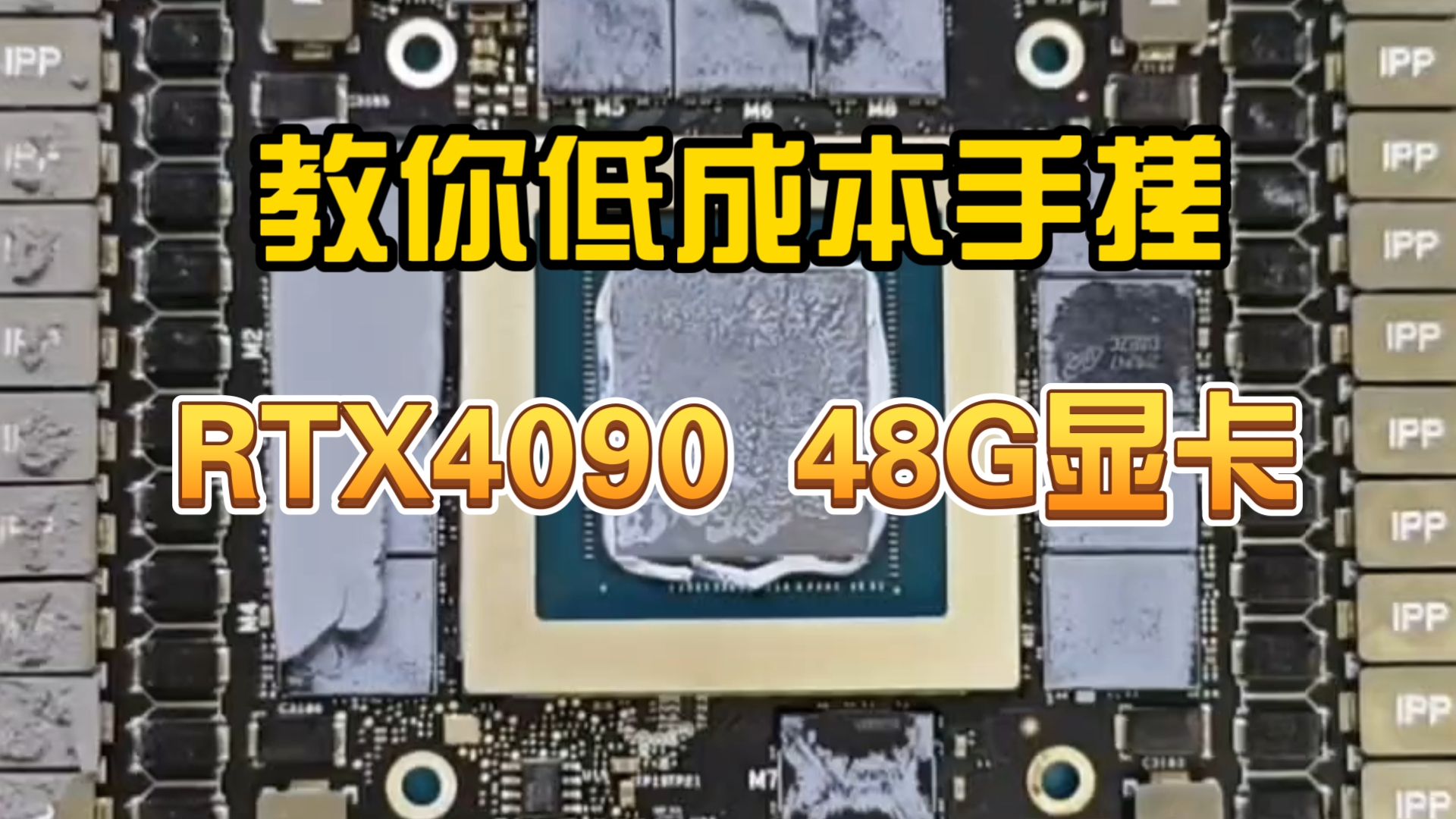

教你低成本手搓一张RTX4090 48G显卡,人人都能用的起!哈哈😃
加载中
教你低成本手搓一张RTX4090 48G显卡,人人都能用的起!哈哈😃

半导体制造的极端复杂性

制造GPU芯片属于半导体前端制造领域,需要用到光刻机、蚀刻机、离子注入机等价值数亿美元的设备,业内专家指出,目前全球能生产先进制程(如7纳米、5纳米甚至更先进)芯片的企业屈指可数,这些工厂通常被称为“晶圆厂”,其洁净室环境要求达到每立方英尺空气中直径大于0.1微米的颗粒数少于100个,这种环境在家庭或小型工作室中根本无法实现。

光刻技术的物理极限

以目前主流的台积电(TSMC)或三星(Samsung Foundry)为例,它们使用的是极紫外光刻(EUV)技术,这种技术利用波长为13.5纳米的紫外光进行曝光,能够刻画出的电路特征尺寸极小,普通消费者即使拥有资金,也无法购买到ASML生产的EUV光刻机,因为这类设备受到严格的出口管制,且需要庞大的配套基础设施支持。

IP授权与架构设计的垄断

除了制造,设计GPU本身也是一项巨大的工程,NVIDIA和AMD拥有大量的图形处理架构专利,如果你试图从零开始设计一款GPU,你需要解决指令集架构、缓存层级、内存控制器等复杂问题,驱动程序的开发同样关键,没有经过认证的驱动程序,硬件只是一堆硅片,无法与操作系统和应用程序通信。

DIY显卡的真实含义:从核心到成品

既然无法制造芯片,自己做显卡”在DIY硬件圈中通常指的是“定制PCB板”或“组装公版之外的非公版显卡”,这种玩法更接近于电子工程爱好者或小型硬件厂商的行为,而非普通消费者的日常操作。

获取核心元件的途径

要开始这个过程,首先需要解决“心脏”问题,你无法购买到全新的、未封装的GPU裸片(Die),因为这些通常只供应给大型封装测试厂,常见的路径是回收旧显卡上的GPU核心,或者从特定渠道购买拆机件。

  1. 拆解回收:从报废显卡上通过热风枪等工具移除GPU芯片,这一步风险极高,容易损坏核心或PCB板。
  2. 购买BGA封装芯片:部分二手市场或电子元件供应商可能提供拆机后的BGA封装GPU芯片,但真伪和质量难以保证。
  3. 定制PCB设计:使用Altium Designer或Cadence等软件设计电路板,你需要参考NVIDIA或AMD的官方参考设计图(Reference Design),确保供电、信号完整性符合规范。

供电与散热的工程挑战

GPU是高功耗器件,现代高端显卡的TDP(热设计功耗)往往超过300瓦,这意味着你需要设计一个极其稳定的供电系统(VRM),包括多相供电电路、高品质电感、电容和MOSFET。

散热方案的选择

普通的风冷散热器可能无法压制高性能GPU的热量,业内共识认为,对于高功耗核心,液冷或均热板(Vapor Chamber)是更优选择,你需要计算热阻,确保热量能迅速从GPU核心传导至散热鳍片,并通过风扇排出。

驱动与测试的门槛

即使你成功组装了硬件,下一步是驱动,NVIDIA和AMD并不向个人开发者开放完整的驱动SDK,你只能使用通用的WDDM(Windows Display Driver Model)或Vulkan基础驱动,或者尝试逆向工程,但这涉及法律风险,测试阶段,你需要使用FurMark、3DMark等软件进行压力测试,监测温度、频率和稳定性。

市场现状与成本效益分析

对于绝大多数用户而言,自制显卡在经济上和实用性上都是不可行的,下面通过对比说明为何直接购买成品是更明智的选择。

维度 自制显卡(DIY) 购买成品显卡
初始成本 极高(需购买工具、元件、设计软件) 固定(市场价透明)
时间成本 数月甚至数年(学习、设计、调试) 即时可用
性能表现 不稳定,可能受限于散热或供电 经过严格测试,性能达标
保修服务 无官方保修,自行负责 3年或更长时间质保
技术门槛 极高(需电子工程背景) 无(即插即用)

据统计,多数情况下,自制显卡的综合成本是购买同级别成品显卡的3-5倍,且性能往往无法达到原厂优化水平,除非你是为了学习电子工程知识或进行极小众的定制需求,否则不建议尝试。

给爱好者的建议:如何正确参与硬件生态

如果你对硬件制造感兴趣,可以考虑以下替代方案,既能满足动手欲望,又能获得实际价值。

参与开源硬件项目

关注如RISC-V等开源处理器架构,虽然它们不是GPU,但能让你深入了解芯片设计和制造流程,一些开源硬件组织提供可购买的开发板,让你体验从代码到硬件的完整流程。

学习PCB设计与焊接

你可以购买现成的GPU核心模块(如NVIDIA Jetson系列开发板),在其基础上进行二次开发,设计自己的扩展板,这不仅能锻炼PCB设计能力,还能应用于AI推理、嵌入式开发等实际场景。

关注二手市场与升级

如果你希望获得“定制”感,可以选择购买公版显卡,然后自行更换更高质量的硅脂、调整风扇曲线,甚至改装水冷头,这种“软定制”方式成本低、风险小,且能显著提升使用体验。

常见问题解答

显卡可以自己组装吗?

严格意义上的“组装”是指将GPU芯片、显存、供电元件焊接在PCB板上,这需要专业的BGA焊接设备和洁净环境,个人无法完成,但你可以购买现成的显卡核心模组(如M.2接口的GPU模块),将其集成到自定义主机中,这属于系统集成而非芯片制造。

自制显卡能玩游戏吗?

理论上可以,但面临巨大障碍,你需要解决驱动问题,NVIDIA和AMD的驱动通常锁定特定硬件ID,自制显卡可能无法识别,性能调优需要专业知识,普通用户难以达到最佳帧率和稳定性,自制显卡主要用于学习或特定工业用途,而非日常游戏。

哪里可以买到GPU芯片?

普通消费者无法直接从NVIDIA或AMD购买GPU裸片,你只能在二手市场、电子元件分销商或回收渠道找到拆机芯片,购买时需注意辨别真伪,避免买到翻新或损坏的芯片,购买这些芯片通常用于维修或教学,而非商业生产。
