显卡散热片结构，显卡散热片结构是什么
显卡散热片的核心在于通过高导热金属底座快速吸收GPU热量，并利用密集鳍片阵列与高效风扇气流将热量迅速排出，这一物理结构直接决定了显卡在高负载下的稳定性与噪音表现。
当你打开机箱侧板，看到那块沉甸甸的金属块时，它不仅仅是装饰，更是显卡的“肺部”，散热片结构看似简单，实则是一场关于热力学、流体力学和材料科学的精密博弈，对于追求极致帧率的玩家或需要长时间渲染的工作站用户来说，理解这一结构如何运作,比单纯关注核心频率更能帮你避开过热降频的坑。
散热片基础架构解析

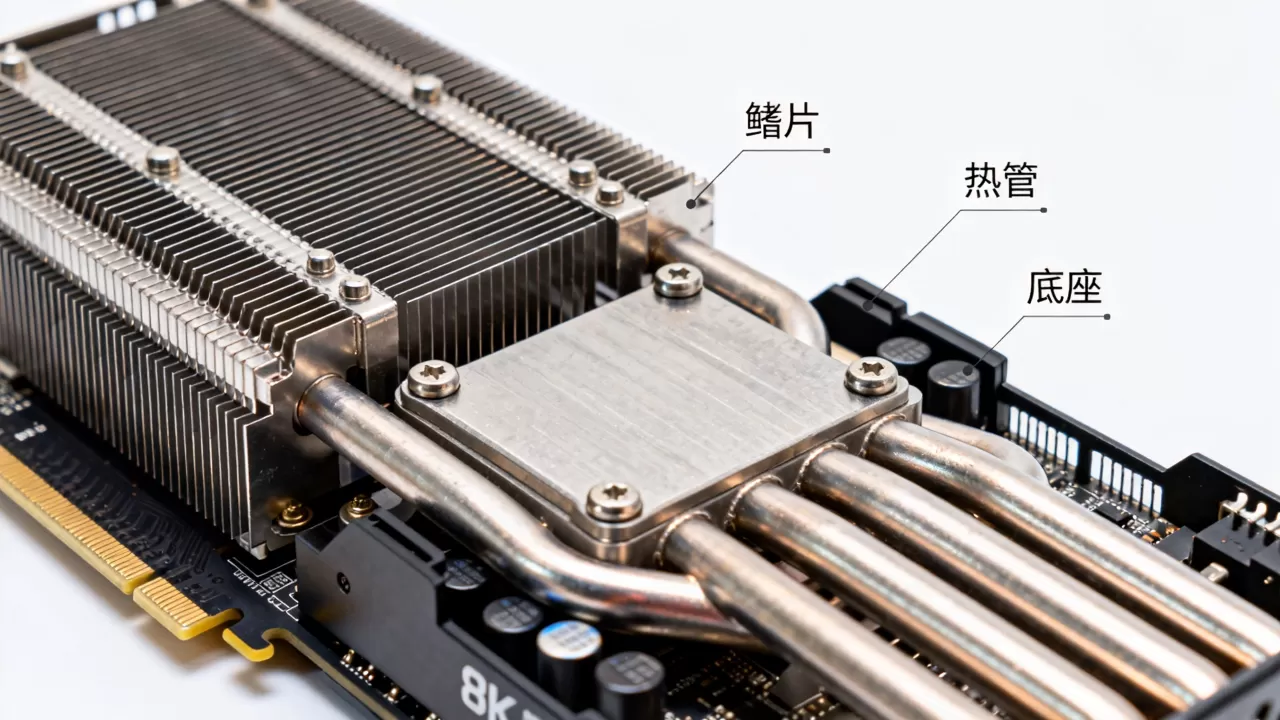

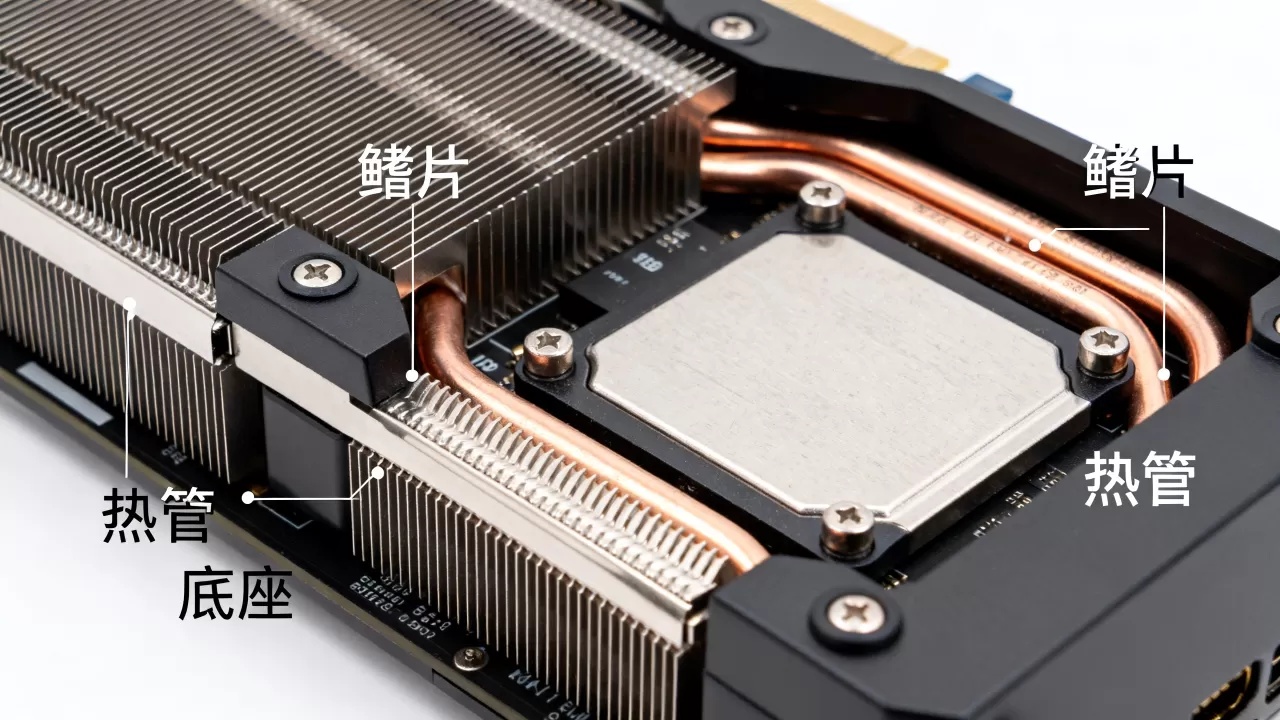

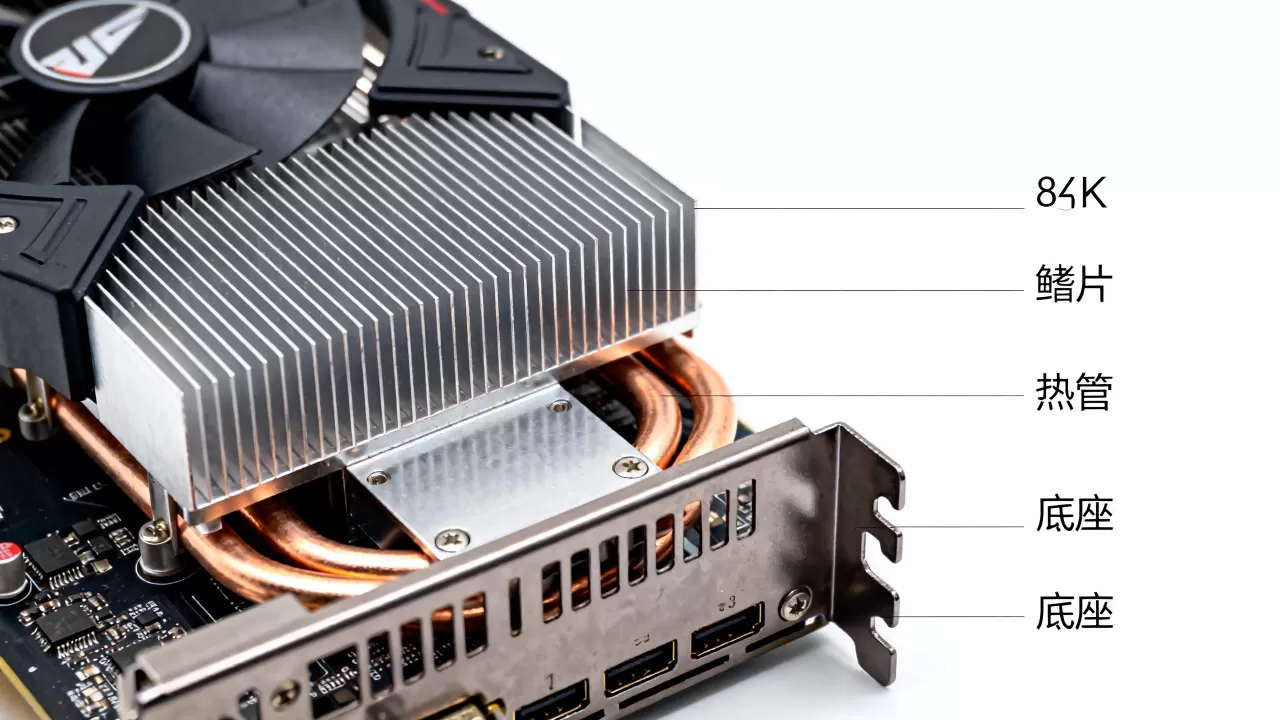

散热系统并非铁板一块，而是由多个精密配合的组件构成，业内专家指出，一个完整的被动散热模块主要由底座、鳍片和热管三部分组成,它们协同工作完成热量的转移与散发。
接触底座的材质选择
底座是热量进入散热系统的“大门”，目前主流方案主要采用铜或镀镍铜材质，铜的导热系数约为401 W/(m·K)，远高于铝的237 W/(m·K),因此高端显卡几乎无一例外地使用纯铜底座。
平面度与贴合技术
仅仅材质好还不够，底座与GPU核心之间的接触面必须极度平整，现代工艺通常采用镜面研磨或微凸面设计，镜面处理能最大化接触面积，而微凸面设计则能确保在螺丝紧固压力下，中心点先接触，随后压力向四周扩散，排除空气间隙，空气是热的不良导体,任何微小的气隙都会导致局部热点飙升。
鳍片阵列的密度逻辑
鳍片是将热量从底座传导至空气的“桥梁”,其设计核心在于平衡散热效率与风阻。
- 薄鳍片设计：通过增加单位体积内的鳍片数量，增大与空气的接触面积，但过密的鳍片会阻碍气流穿透，导致“风阻过大”，风扇虽然狂转,热量却排不出去。
- 厚鳍片设计
：常见于风冷散热较弱的被动散热或半被动散热场景，利用较大的热容储存热量,但响应速度慢。
近年来，行业共识认为，3mm至0.4mm的超薄鳍片配合精密冲压工艺，已成为高性能显卡的主流选择,因为它能在有限空间内提供最大的散热表面积。
热管与均热板的演进对比
随着GPU功耗突破300瓦甚至400瓦大关，传统热管方案逐渐触及物理极限，均热板（Vapor Chamber）开始成为高端市场的标配。
热管的工作原理与局限
热管内部充有工质，通过蒸发与冷凝循环传递热量，一根标准热管的导热能力相当于一根实心铜棒的数十倍，热管是线性导热，热量从一端传到另一端存在温差，当GPU核心面积较大且发热不均时，单根或多根热管难以做到全域均匀散热,容易导致核心边缘过热。
均热板（VC）的优势体现
均热板可以看作是二维化的热管，其内部结构更为复杂，拥有毛细吸液芯,能在三维空间内快速均热。
- 均热速度：VC板能在毫秒级时间内将热量从中心扩散至整个板面,消除局部热点。
- 贴合度：VC板通常为平面，能更好地贴合GPU及显存供电模块,覆盖面积更广。
据工信部及相关电子行业协会数据显示，在RTX 4090及RX 7900 XTX等旗舰卡中，均热板的使用率已超过80%，虽然成本较高，但其带来的温度降低和噪音优化效果显著,是解决高功耗芯片散热瓶颈的关键技术。
不同场景下的散热策略差异
散热片结构并非一成不变，而是根据显卡的定位和使用场景进行针对性优化，了解这些差异,能帮你更精准地选购产品。
旗舰级显卡：堆料与静音的平衡
旗舰卡通常配备巨大的散热模组，鳍片数量往往超过100片，热管数量多达6-8根
中端主流卡：性价比与性能的妥协
中端卡如RTX 4060或RX 7600级别，受限于成本和体积，通常采用3-4根热管配合普通铝制鳍片，散热片高度较低，风扇转速较高以弥补散热面积的不足，这类显卡在静音表现上稍逊一筹,但足以应对大多数游戏场景。
迷你ITX显卡：空间极限的挑战
对于ITX平台，散热片结构必须极度紧凑，许多ITX显卡采用双风扇甚至单风扇设计，散热片直接覆盖PCB背面，利用机箱风道进行辅助散热，这类显卡对机箱风道要求极高，若机箱散热不佳,极易出现温度墙。
选购与维护实操指南
理解了结构，如何将其转化为选购和维护的实际行动？以下是具体的操作建议。
选购时的视觉检查清单
在电商平台浏览显卡时，不要只看参数表,要学会看细节图。
- 观察热管粗细与数量：热管直径越大、数量越多，通常意味着散热潜力越大，注意区分“镀镍热管”与“普通热管”，镀镍主要为了防锈和美观,对导热性能影响微乎其微。
- 检查鳍片排列整齐度：优质显卡的鳍片排列紧密且整齐，无倒伏现象，若发现鳍片歪斜,可能是运输损坏或品控较差。
- 确认均热板覆盖范围：对于高端卡，确认VC板是否覆盖了GPU核心及周围的显存和供电模块,仅覆盖核心的VC板效果大打折扣。
日常维护与清灰步骤
灰尘是散热效率的头号杀手，积灰会堵塞鳍片间隙，增加风阻，导致散热效率下降20%-30%。
- 定期清灰：建议每**3-6个月**使用压缩空气罐或软毛刷清理散热片缝隙，注意气流方向，顺风吹出灰尘,避免将灰尘吹入更深处。
- 更换硅脂：若使用超过**2-3年**，导热硅脂可能干涸，此时可考虑重新涂抹高品质硅脂（如信越7921或霍尼韦尔7950相变片）,能显著降低核心温度。
常见问题解答
显卡散热片结构对矿卡识别有帮助吗？
是的，散热片状态是判断显卡是否长期高负载运行的线索之一，矿卡通常长期处于7x24小时满负荷运转，其散热模组上的硅脂往往干涸严重，甚至出现漏油现象，检查散热鳍片是否有大量油泥堆积，以及风扇轴承是否有异常磨损痕迹，都是识别矿卡的有效手段，若发现散热器螺丝有严重拧动痕迹或硅脂干裂成块,需警惕其使用强度。
为什么有些显卡散热片看起来很小却能压制高功耗？
这主要得益于均热板（VC）技术和高效的风道设计，小型化显卡通常采用单风扇或双风扇短卡设计，虽然散热片体积小，但通过大面积VC板实现快速均热，并结合高转速风扇产生强气流，能在短时间内带走热量，这些显卡通常对PCB布局进行了优化，将发热量大的供电模块远离GPU核心，减少热量干扰，这种设计牺牲了一定的静音效果，换取了体积优势,适合小机箱用户。
散热片材质铜和铝有什么区别，值得为铜底座多花钱吗？
铜的导热性能远优于铝，且密度大，热容高，能更好地缓冲温度波动，在高端显卡中，铜底座或铜热管是标配，能确保持续高负载下的温度稳定性，而在入门级显卡中，为了控制成本，可能使用铝制散热片或镀铜铝底座，对于日常游戏，铝制散热片完全够用；但对于超频玩家或专业渲染用户，铜质散热结构带来的长期稳定性和更低噪音是值得投入的，多数情况下，差价在百元以内,建议优先选择铜质散热组件。
