iPhone DIY无线充电难吗，自制无线充电器需要什么材料？

iPhone DIY无线充电可行，但老机型需要外接接收模块，支持无线充电的机型可自行改装车载磁吸或散热方案，核心成本在30-200元区间，难点是线圈对位和发热控制。

iPhone DIY无线充电怎么弄？适用机型和原理拆解

iPhone DIY无线充电没有统一方案，要先判断你的手机属于哪一类。

加载中

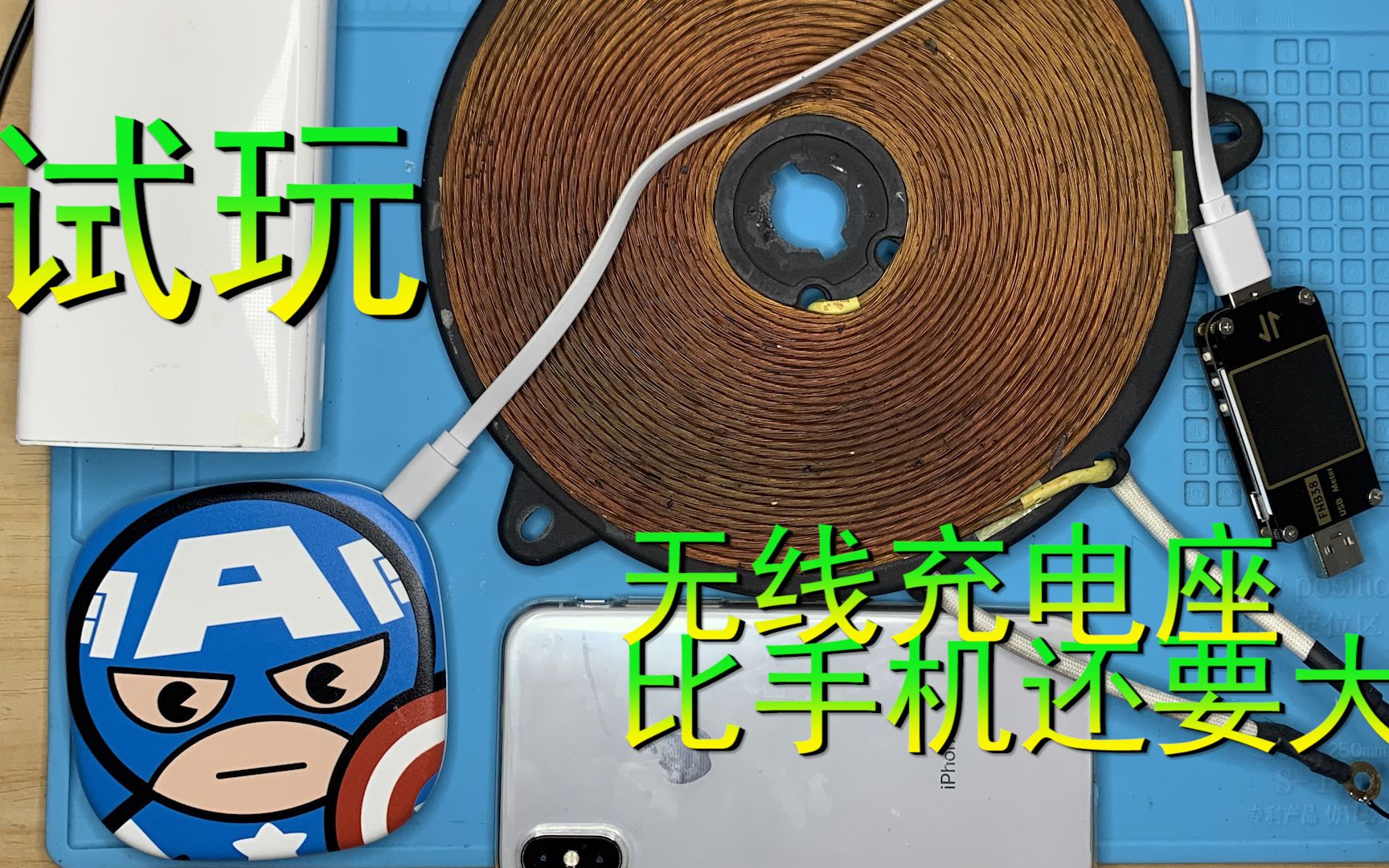

拆解修复漫威无线充电座 顺便把电磁炉线圈换上试试效果

吃拆玩呗

6.1万3564285

原视频地址

• iPhone 8及之后机型：机身内置无线充电线圈，支持Qi标准，DIY方向主要是车载磁吸改装、桌面支架改造、散热增强，不需要拆机。
• iPhone 7及更早机型：机身没有无线充电线圈，DIY需要外接Lightning接收贴片，再配合无线充电发射底座。
• 所有机型都可以DIY无线充电宝外壳或桌面隐藏式充电模块。

原理很简单：发射端线圈通交流电产生磁场，接收端线圈感应出电流，再经过整流稳压给电池充电，Qi标准是目前手机无线充电的通用协议，iPhone支持的最高无线功率普通Qi为7.5W，MagSafe为15W。

行业共识认为,DIY无线充电的核心难度不在电路，而在线圈对齐精度和持续散热能力，线圈偏移超过几毫米，充电效率会明显下降，发热量随之上升。

iPhone无线充电DIY和成品哪个好？不同需求下这样选

先看对比。

如果你只是想桌面无线充电，直接买Qi认证的成品底座更省心，DIY省不了多少钱。
如果你需要车载无线充电、隐藏式安装、或者老iPhone加装无线充电，DIY优势明显，因为成品往往不能贴合你的具体车型或手机壳厚度。

一个典型场景：iPhone 11用户想把无线充电板嵌进中控储物格，市售成品尺寸固定装不进去，DIY一块50mm×50mm的发射模块就能解决。

iPhone车载无线充电DIY改装步骤

这是需求最集中的DIY场景,下面按实操步骤拆解。

材料准备

• Qi标准无线充电发射模块,建议选支持7.5W以上、带过温保护的
• 点烟器转USB供电线或降压模块
• 车载手机支架底座,可拆壳的类型最好
• 石墨烯散热贴或0.5mm硅胶导热垫
• 3M双面胶、扎带、小型螺丝刀
• 万用表（非必需，但能排查电压问题）

第一步：选对发射模块

不要买最便宜的裸板,优先选标注支持iPhone 7.5W定频调压的模块，部分低价模块只能给安卓机5W，给iPhone充电时发热更大，模块背面如果有铝基板散热，寿命会好很多。

近年来的市场情况显示,带金属屏蔽层和温度传感器的模块比例在上升，价格普遍比裸板贵20-40元，但安全冗余更足。

第二步：拆解支架并定位线圈

把车载支架背板拆开,找到平整区域，用发射模块比划位置，注意线圈中心尽量对准手机背面的中心偏下位置——iPhone的无线充电线圈通常在苹果Logo中心附近。

用3M双面胶临时固定模块,先别打胶，放上手机，查看是否触发充电，如果断断续续，说明线圈偏位，需要微调。

第三步：接线与固定

把发射模块的供电线接到点烟器USB口,多数模块输入要求5V/2A或9V/2A，如果你的车只有一个USB口，建议加一个支持快充的点烟器转接头，避免供电不足导致充电反复断连。

线路走支架内部或侧边,用扎带理线，模块背面贴石墨烯散热贴，再压一层硅胶垫，让热量导向支架外壳。

第四步：测试与老化验证

装好后连续充电20分钟,用手摸支架背面，如果烫到不能持续握住，说明散热没做好，要加导热材料或换低功率模式，多数情况下，7.5W充电导致的温升在可接受范围内，但夏季车内高温会放大问题。

无线充电模块多少钱？DIY成本与避坑

模块价格分三个档次。

• 基础发射模块：20-40元，5W输出，适合老iPhone接收贴片方案，发热较大。
• 5W定频模块：40-80元，iPhone友好，带过温保护的比例较高。
• 15W或MagSafe兼容模块：80-200元，需要额外磁环，适合iPhone 12及之后机型。

接收贴片价格更低,Lightning接口的接收模块普遍在15-35元之间，贴片很薄，可以直接塞进手机壳内侧，外观看不出来，缺点是充电速度慢，多数只能到5W，且会占用Lightning接口。

避坑重点：

• 无Qi标识、无保护电路的模块不要买。
• 标称15W但输入只支持5V/2A的模块基本都是虚标。
• 金属手机壳会屏蔽磁场,DIY时必须换非金属壳或开窗。
• 接收贴片不要叠在NFC区域上方,部分iPhone的NFC天线在顶部，贴片位置要靠下。

深圳等地的iPhone无线充电DIY配件采购渠道

深圳华强北是无线充电模块的集散地,赛格、华强电子世界的配件柜台能见到相当一部分发射模块和接收贴片，现场可以测试线圈位置和输出功率，线上渠道更全，但看不到实物，退换麻烦。

如果你在深圳,去华强北要注意：

• 先看模块背面是否有铝基板,没有的话散热较差。
• 让店家通电演示,用iPhone实测能否进入7.5W模式。
• 多问一句有没有过温保护,部分低价模块会省略热敏电阻。

其他城市用户优先选支持七天无理由的电商卖家,收货后先别破坏性安装，通电空载5分钟，摸模块温度是否异常升高，空载就烫手，说明电路设计有硬伤，直接退。

安全与散热：DIY无线充电最容易被忽视的环节

无线充电的转换效率低于有线,损耗的大部分变成热量，散热做不好，轻则充电速度下降，重则手机电池健康度加速衰减。

实操建议：

• 发射模块与手机之间尽量只隔一层薄壳,越厚效率越低。
• 模块背面贴石墨烯导热膜,把热量摊开。
• 车载场景避免阳光直射支架,夏季先开空调再充电。
• 不要使用含金属颗粒的磁吸壳,会干扰磁场并产生涡流发热。
• 接收贴片方案注意贴片本身不能有折痕,线圈断裂会短路。

业内专家指出,DIY无线充电的多数故障来源于线材接触不良和模块过热保护失效，线路连接点要避免虚焊，最好使用带固定端子的插接件。

iPhone DIY无线充电的价值在于解决标准品装不上、买不到、不好用的问题，只要模块选对、线圈对齐、散热做到位，老机型也能拥有稳定可用的无线充电，车载场景尤其适合自己动手。

Q&A：iphone diy无线充电相关问题

老iphone diy无线充电后还能用有线充电吗？

可以,外接接收贴片会占用Lightning接口，拔掉贴片后有线充电恢复正常，部分贴片带Lightning转接头，但线材脆弱，不建议频繁插拔。

iphone diy无线充电对电池有伤害吗？

只要模块质量合格、散热正常，伤害主要来自高温，避免边充边玩、避免放在棉被或密闭空间充电，电池损耗和普通无线充电没有本质区别。

iphone diy无线充电模块发热正常吗？

轻微温热正常,尤其是7.5W以上功率，如果模块表面温度超过50℃并持续上升，说明散热不足或模块效率低下，应暂停使用并增加导热材料。
